4. Rozhranie IEEE 802.11 (WiFi)

K rozhraniu je možné pripájať koncové zariadenia, ktoré vyhovujú špecifikáciám IEEE 802.11a , IEEE 802.11b,IEEE 802.11g.

4.1 Fyzické charakteristiky rozhrania

Fyzickú vrstvu rozhrania popisujú odporúčnia IEEE 802.11, IEEE 802.11b, IEEE 802.11g, IEEE 802.11a, IEEE 802.11n,

Rozhranie je rádiové s moduláciou DSSS. Všetky špecifikácie sú publikované v normách IEEE.

Frekvenčné pásmo 2,412 – 2,472 GHz

Modulácia: Modulácia 11g: Orthogonal Frequency Division Multiplexing (64QAM, 16QAM, QPSK, BPSK)

11b: Direct Sequence Spread Spectrum (CCK, DQPSK, DBPSK)

Prístup k médiu: CSMA /CA

Frekvenčné pásmo 5.15 - 5.35 GHz

5.47 - 5.725 GHz

Modulácia: Modulácia 11a : Orthogonal Frequency Division Multiplexing (64QAM, 16QAM, QPSK, BPSK)

Rýchlosti: 54, 48, 36, 24, 18, 12, 9, 6 Mbps

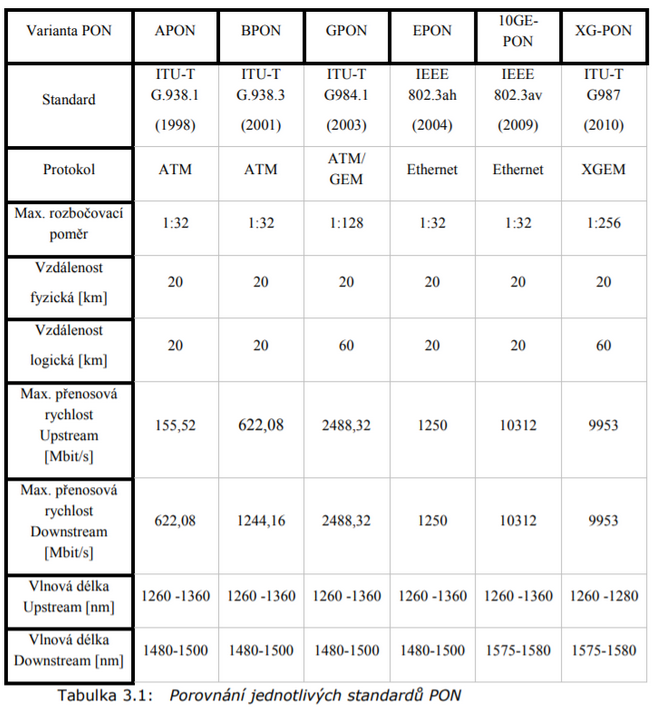

GPON

GPON (Gigabit Passive Optical Network) je nástupcem standardu BPON. Tento standard byl specifikován v roce 2003 Mezinárodní telekomunikační unií ITU jako standard ITU-T G.984. GPON pro přenos využívá ATM buňky a GEM (GPON Encapsilation Method) protokol. GEM protokol je použit pro přenos rámců proměnné délky. ATM buňky a GEM rámce jsou přenášeny společně v jednom rámci s pevně danou délkou 125 µs. To nám umožňuje nasazení paketově orientovaných služeb jako Ethernet nebo IP. Úmyslem GPON standardu bylo navýšení koncových zařízení až na 64 nebo 128 a zvýšení přenosové rychlosti. Přenosová rychlost je 1244,16 Mb/s nebo 2488,32 MB/s pro oba směry. GPON pracuje na vlnových délkách 1480 – 1500 nm v sestupném směru a 1260 – 1360 nm ve vzestupném směru. Pro přenos videa se používají vlnové délky 1550 – 1560 nm.

EPON

EPON (Ethernet Passive Optical Network) někdy označovaný jako GEPON (G- Gigabit) je standard, který byl specifikován v roce 2004 Institutem pro elektrotechnické a elektronické inženýrství IEEE jako standard IEEE 802.3ah. EPON využívá pro přenos ethernetové rámce a také využívá časového dělení multiplexů TDM. Pracuje pouze v symetrickém provozu s rychlostí 1,25 Gb/s v obou směrech. EPON pracuje na vlnových délkách 1480 -1500 nm v sestupném směru a 1260 - 1360 nm ve vzestupném směru. U EPON standardu je možné připojit až 32 koncových zařízení a dosah této sítě je 20 km

10GE-PON

10GE-PON (10 Gigabit Ethernet Passive Optical Network) navazuje na standard EPON a byl specifikován v roce 2009 institucí IEEE jako standard 802.3av. Kromě symetrického přenosu nám nabízí i asymetrický přenos. Přenosová rychlost u symetrického přenosu Pasivní optické sítě PON 15 je 10,3125 Gb/s v obou směrech a u asymetrického přenosu je přenosová rychlost v sestupném směru 10,3125 Gb/s a ve vzestupném směru 1,244 Gb/s. Standard 10GE-PON jak standard EPON pracuje na stejných vlnových délkách a to 1480 -1500 nm v sestupném směru a 1260 - 1360 nm ve vzestupném směru. Byly zde přidány vlnové délky 1575 – 1580 nm, které využívají vlnový multiplex WDM. U 10GE-PON standardu je možné připojit až 32 koncových zařízení a dosah sítě je 20 km. U asymetrické varianty je výhodou, že není potřeba použít drahé optické zdroje a nasazuje se hlavně tam, kde není potřeba velkých přenosových rychlostí ve zpětném směru. Proto se hodí pro koncové uživatele využívajících služeb IPTV a internetu.

5. Skratky

10BASE-T - rozhranie 10Mbit/s siete Ethernet na metalickom vedení

100BASE-T2 - rozhranie 100Mbit/s siete Ethernet na metalickom vedení

CSMA/CA - Carrier Sense Multiple Access/ Collision Avoidance

DSSS - Direct sequence spread spectrum

IEEE - Institute of Electrical and Electronics Engineers

ITU-T International Telecomunications Union – Telecomunications standardization sector

IEEE Institute of Electrical and Electronics Engineers

IEC International Electrotechnical Commission

ISO Internnational Organization for standardization

SDH Synchronous Digital Hierarchy

STM Synchronous Transport Module

kbps kilobit oer second

Mbps megabit per second

Gbps Gigabit per second

SMF Single Mode Fiber

MMF Multi Mode Fiber

CSMA/CD Carrier Sense Multiple Accse with Collision Detection

6. Odkazy na použité technické dokumenty

[1] IEEE 802.3: 2002, IEEE standard for information technologiey – Telecomunications and information exchange between systems – Local and Metropolitan area networks – Specific requirements. Part 3: Carrier sense Multiple access with collision detection (CSMA/CD) access method and physical Layer specification.

[2] Standard IEEE 802.11b,g – 1999, Part 11: Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) specification: Higer-Speed Physical Layer Extension in the 2.4GHz Band. Supplement to IEEE Standard for Information Technology – Telecomunications and information exchange between systems – Local and metropolitan area networks - Specific requiments of Electrical and Elektornics Enginieers, USA, 2000.

[3] EN 50173:1994 Performance requirements of generic cabling schemes
